Das Klimaschutzprojekt Umrüstung der bestehenden Sporthalleninnenbleuchtung auf energieeffiziente LED-Leuchten am Fußballsportplatz des TSV Marktbergel 1900 e.V. wurde gefördert durch das Bundesministerium für Umwelt, Klimaschutz, Naturschutz und nukleare Sicherheit sowie vom Freistaat Bayern, Bayerisches Staatsministerium des Inneren, für Sport und Integration.
1. Projektausgangslage
Die bestehende Sporthalle des TSV Marktbergel wurde in den Jahren 2005/2006 gebaut und technisch für den Sportbetrieb eingerichtet. Die gesamte Beleuchtung der Sportfläche sowie alle Räume und Verkehrswege werden mittels Leuchtstofflampen mit Vorschaltgeräten beleuchtet. Diese Beleuchtungsart entspricht nicht mehr den heutigen technischen und energetischen Anforderungen an eine zukunftsorientierte und energieeffiziente Beleuchtung.
Im Rahmen eines Beschlusses der Vorstandschaft wurde entschieden, die Beleuchtungsanlagen in der Sporthalle durch eine moderne und gesteuerte LED-Beleuchtung auszutauschen.
1.1. Anfangssituation
Die Beleuchtung der Sportfläche bestand aus 160 Leuchtstoffröhren mit integrierter Notbeleuchtung, montiert in ca. 8 m Höhe unterhalb der Decke. Die Sportfläche kann in 1/3 zu 2/3 Fläche durch einen Vorhang für verschiedene Sportarten aufgeteilt werden. Die Leistung der Röhren für die Sportfläche inklusive der Vorschaltgeräte betrug 13.600 Watt (13,6 kW). Die Beleuchtung wurde helligkeitsunabhängig eingeschaltet.
Alle Räumlichkeiten in der Halle waren weder zeit-, präsenz- oder helligkeitsabhängig. Viele der Raumbeleuchtungen blieben während des Sportbetriebes, z.B. Umkleideräume ohne Benutzung eingeschaltet.
In Summe sind ca. 190 Leuchten verschiedener Bauarten betroffen.
1.2. Zielsetzung und Auswahlkriterien
- Die Zielsetzung und Auswahlkriterien für eine neue Beleuchtung waren,
- Energieeffiziente Beleuchtung der Hallensportfläche
- Hohe Lichtqualität mit blendfreier Beleuchtung
- Entsprechend der Trainings- und Spielsituation eine leistungsreduzierte Beleuchtung
- Beleuchtungsaufteilung auf 1/3 und 2/3 Nutzung
- Helligkeits- und Präsenzgesteuerte Sportfläche
- Präsenzgesteuerte Sanitärräume und Geräteräume
- Geringere Einschaltzeiten
- Geringe Wartungskosten und eine hohe Lebensdauer.
2. Vorgehensweise
2.1. Informationsbeschaffung
Durch Berichte in Fachzeitschriften, Webseiten, Besuchen von Sportmessen und Veranstaltungen des Bayrischen Landes-Sportverband (BLSV) wurden die notwendigen Informationen beschafft. Es wurde durch einen Partner ein Beleuchtungskonzept mit entsprechenden Lichtstärken für den Sportbetrieb erstellt. Mit den Infos konnte eine grundsätzliche Entscheidung zur Modernisierung der Sporthallenbeleuchtung getroffen werden. Der Vorstand stellte die genannten Kriterien auf und holte verschiedene Preisinformationen von Anbietern ein.
Neben den technischen Möglichkeiten wurden ebenfalls Infos zu möglichen Förderprogrammen eingeholt.
2.2. Technische Planung
Das Beleuchtungskonzept betrachtet jeden einzelnen Raum und stellt je nach Anforderungen eine Lösung dar. Im nachfolgend sind einige Beispiel dargestellt. (siehe PDF)
2.3. Zeitliche Planung
Quartal 2/3-2024
- Infobeschaffung, Erstellen der Kriterien, Einholung von Preisinformationen
- Erstellung eines Beleuchtungskonzeptes durch einen Partner
- Beschluss des Vorstandes zur LED-Umrüstung der Sporthalle
Quartal 4-2024
- Förderantrag beim BLSV für besonders strukturarme Gebiete zur Förderung durch das Bayerische Staatsministerium des Inneren, für Sport und Integration
- Erhalt der Förderzusage Dezember 2024
Februar 2025
- Förderantrag bei der Zukunft – Umwelt – Gesellschaft (ZUG) gGmbH zur Förderung durch das Bundesministerium für Umwelt, Klimaschutz, Naturschutz und nukleare Sicherheit zur Nationalen Klimaschutz-Initiative
- Beantwortung der technischen und administrativen ZUG-Nachfragen
- Erhalt der Förderzusage Dezember 2025
Quartal 1-2026
- Beschluss des Vorstandes zu der Baumaßnahme
Quartal 2-2026
- Einholen von Angeboten
- Vorstandsentscheidung zu den Angeboten
- Auftragsvergabe Ende Juni 2026
Quartal 3-2026
- Lieferung der Leuchten erste Augustwoche 2026
- Montage und Inbetriebnahme im August 2026
- Abrechnung der Leistungen
- Erstellen der Abschlussberichte
Quartal 3/4-2026
- Einreichung der Unterlagen beim BLSV und ZUG gGmbH
2.4. Förderbetrachtung
Die Gesamtinvestition wurde als Komplettpaket, Lieferung aller LED-Leuchten, Demontage der Altbeleuchtung, Montage der neuen Leuchten, Einbau von Helligkeits- und Präsenzsensoren, angeboten und beauftragt. Die Beantragung der jeweiligen Förderungen erfolgte auf den entsprechenden Portalen des BLSV und des NKI. Der TSV erhielt die Förderzusagen, so dass die Umsetzung im Jahr 2026 erfolgen konnte. Die Förderquoten betrugen 45% beim BLSV und 25% durch die ZUG gGmbH.
3. Technische Daten
3.1. Gegebenheiten
- Die Sporthalle war technische auf dem Stand von 2005
- In den gesamt 37 Räumlichkeiten waren ca. 190 ungesteuerte Lampen eingebaut.
- Die Sporthalle mit allen Räumen hat eine Nutzungsfläche von ca. 1.925 qm.
3.2. Bestandsbeleuchtung
- 80 Leuchtstofflampen mit je zwei eingebauten 80 Watt Leuchtstoffröhren mit 10 Watt Vorschaltgeräten 10 Notleuchtmittel waren über die Fläche verteilt eingebaut.
- Weitere 100 Lampen mit Leuchtstoffröhren und Vorschaltgeräten waren in weiteren 36 Räumlichkeiten verbaut.
- Gesamtleistung betrug 21.700 Watt verteilt auf 13.600 W Sportfläche und 8.100 W weitere Räume
- Keine helligkeits- oder präsenzgesteuerte Beleuchtung
- Beleuchtungsstärke nicht bekannt
3.3. Neuanlage/Neubeleuchtung

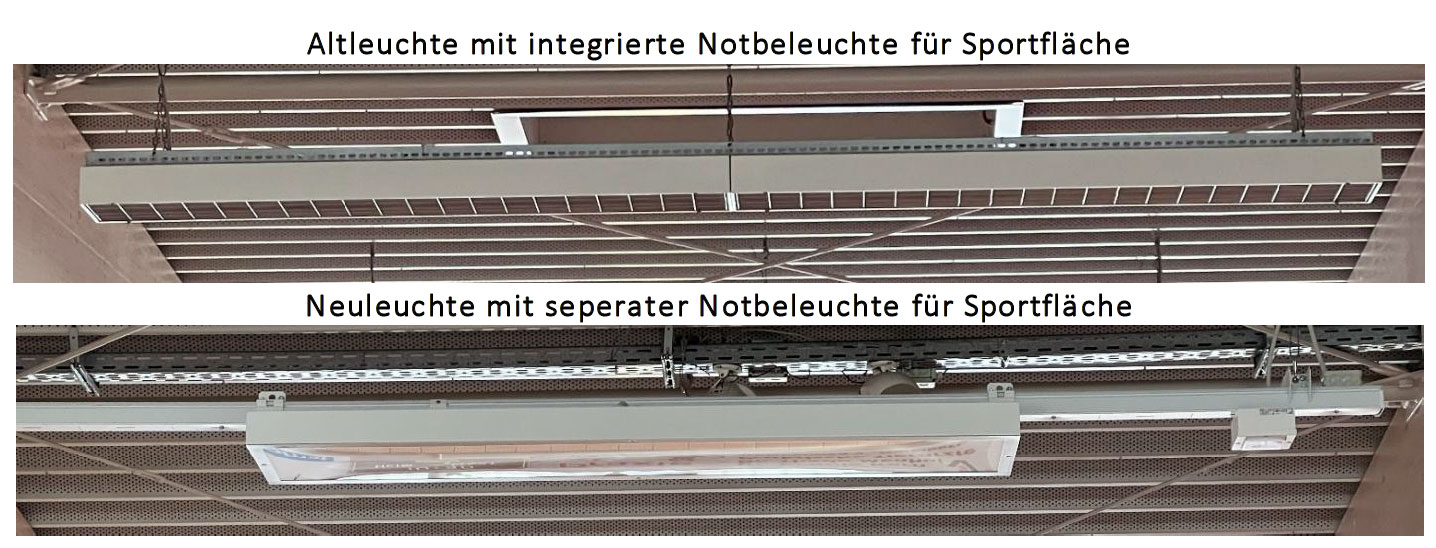

- Für die Sportfläche wurden 40 hocheffektive, blendfreien LED-Leuchten REGIOLUX 21800 152W 840 IP40 mit DALI2-Steuerung ballea-BAM/3 IP40 LED, inklusive Sportstätten Diffusor micro-pr für Kleinballsportarten (z.B. Badminton, Tischtennis) verbaut
- Bestückung: 40 x LED 151.8 W, Gesamtleistung 6.080 W
- Zusätzlich entsprechend der Hallenaufteilung 1/3 zu 2/3 pro Aufteilung wurden Helligkeits- und Präsenzsensoren eingebaut.
Dazu wurde an der Motorsteuerung des Teilungsvorhangs ein freier Schaltkontakt genutzt. - Für die Notbeleuchtung wurden 10 x 4 W Notleuchten der Fa. Inotec verbaut und in die bestehende Notbeleuchtungsanlage integriert.
- Weitere 100 LED-Leuchten wurden in allen Räumlichkeiten mit entsprechender Lichtstärke ausgetauscht.
- In den Sanitärräumen wurden allesamt Präsenzmelder verbaut.
4. Energetische und wirtschaftliche Betrachtung
4.1. Energetische Betrachtung
Für die energetischen Betrachtungen wird die Betriebszeit in verschiedene Beleuchtungsszenarien über die verschiedenen Jahreszeiten aufgeteilt. Während die Alt-Beleuchtung immer durch Personen geschaltet wurde, nutzt die neue LED-Beleuchtung helligkeits- und Präsenzmelder für optimierte Beleuchtungszeiten.
&nbs
| Leuchten- system | Raumarten | Anzahl Räume | Anzahl Lichtpunkte | Strom- einsparung | |
| Altanlage | Neuanlage | ||||
| 1 | Sportfläche | 1 | 90 | 50 | 63 % |
| 2 | Technik | 3 | 7 | 7 | 75 % |
| 3 | Sportgeräte | 4 | 9 | 9 | 74 % |
| 4 | Sanitär | 10 | 14 | 14 | 76 % |
| 5 | Kraft / Kondition | 2 | 10 | 10 | 87 % |
| 6 | Flure / Treppen | 2 | 23 | 23 | 87 % |
| 7 | Sportkleingeräte | 5 | 8 | 8 | 56 % |
| 8 | Umkleiden | 6 | 26 | 26 | 90 % |
| 9 | Duschen | 4 | 4 | 4 | 88 % |
| Gesamt | 37 | 191 | 151 | ca. 68 % | |
Durch die Lichtsteuerung und den geringeren Stromverbrauch von LED-Leuchten ergibt sich eine jährliche Stromverbrauchsreduzierung von mehr als 68 % und damit über die Lebensdauer der Leuchten rund 200 Tonnen CO2-Einsparung.
5.2. Wirtschaftliche Betrachtung
Mit den unter Kapitel „5.1 Energetische Betrachtung“ dargestellten Betriebszeiten und des Nutzungsgrades ergeben sich die jährlichen Stromverbrauchskosten (Berechnet ohne Grundgebühren) und eine Amortisationszeit der eingesetzten Eigenmittel im 7. Jahr der Nutzung.
5. Projektverlauf
Die Umrüstung der bestehenden Beleuchtung erfolgte völlig problem- und reibungslos. Die komplette Demontage und Montage erfolgten an ca. 12 Arbeitstagen.
Der größte Teil der Verkabelung konnte genutzt werden, es mussten nur wenige Kabel nachgezogen werden. Ebenso wurde der Status des Vorhanges zum Abteilen der Halle, ob oben oder unten, für die optimale Lichtsteuerung genutzt.
Die neue LED-Beleuchtung erhielten ebenso neue zukunftsorientierte Sensoren. Im zentralen Schaltschrank wurden neue Steuereinheiten verbaut und für die Beleuchtung im Sportbetrieb programmiert. Die Sensorik in Kombination mit den Schaltschrankkomponenten erlaubt einen optimierten und energieeffizienten Betrieb der Sporthallenbeleuchtung. Ebenso ist die Beleuchtung in Sanitärräumen, auf den Fluren und in den Sportgerätelagern präsenzgesteuert. Gerade in diesen Räumen blieb in der Vergangenheit häufig die Beleuchtung über ganze Sportstunden hinweg eingeschaltet.
6. Projektfazit
Die Entscheidung für die Umrüstung der bestehenden Sporthallenbeleuchtung auf energieeffiziente LED-Leuchten des TSV Marktbergel 1900 e.V. erfolgte zum richtigen Zeitpunkt. Die bestehende Beleuchtung war nach mehr als 20 Jahren bereits anfällig für Reparaturen geworden. Diese Reparaturen erforderten besonders durch die Hallenhöhe immer einen hohen Aufwand.
Die vorher schaltergesteuerten Lampen blieben häufig im eingeschalteten Zustand und führten zu ungenützten Beleuchtungszeiten und Energiebedarf. Auch das mehrfach versehentliche Dauerbeleuchten der Halle durch die gesamte Nacht wird jetzt durch die Sensoren verhindert. Der automatisierte Betrieb der Beleuchtung führt zu einem geringen Energiebedarf.
Mit der neuen energieeffizienten und blendfreien LED-Beleuchtung der Hallensportfläche und in den Räumen erreicht der TSV Marktbergel eine gute Lichtqualität, sowie hohe Energie- und CO2-Einsparungen. Die Beleuchtung steuert sich nach den jeweiligen Erfordernissen selbst. So entstehen keine ungenützten Beleuchtungszeiten und ebenfalls kein ungenützter Energieeinsatz.
Mit den Unterstützungen und den Förderungen durch den Freistaat Bayern,
und im Rahmen der Nationalen Klimaschutzinitiative des Bundesumweltministeriums,
konnte das Projekt realisiert werden. Die Einsparung des Energiebedarfs ist zeitgemäß und durch die eingesparten Energiekosten amortisieren sich die aufgebrachten Eigenmittel in kurzer Zeit.
Der TSV Marktbergel 1900 e.V. sieht sich mit der neuen Led-Beleuchtung in der Sporthalle für die Zukunft sehr gut gerüstet und trägt durch die Energieeinsparung deutlich zur CO2-Einsparung bei.
7. Förderungen, Veröffentlichungen und Bilder
7.1. Förderungen
Projektbericht downloaden (PDF)
Einblicke in die Umrüstung
